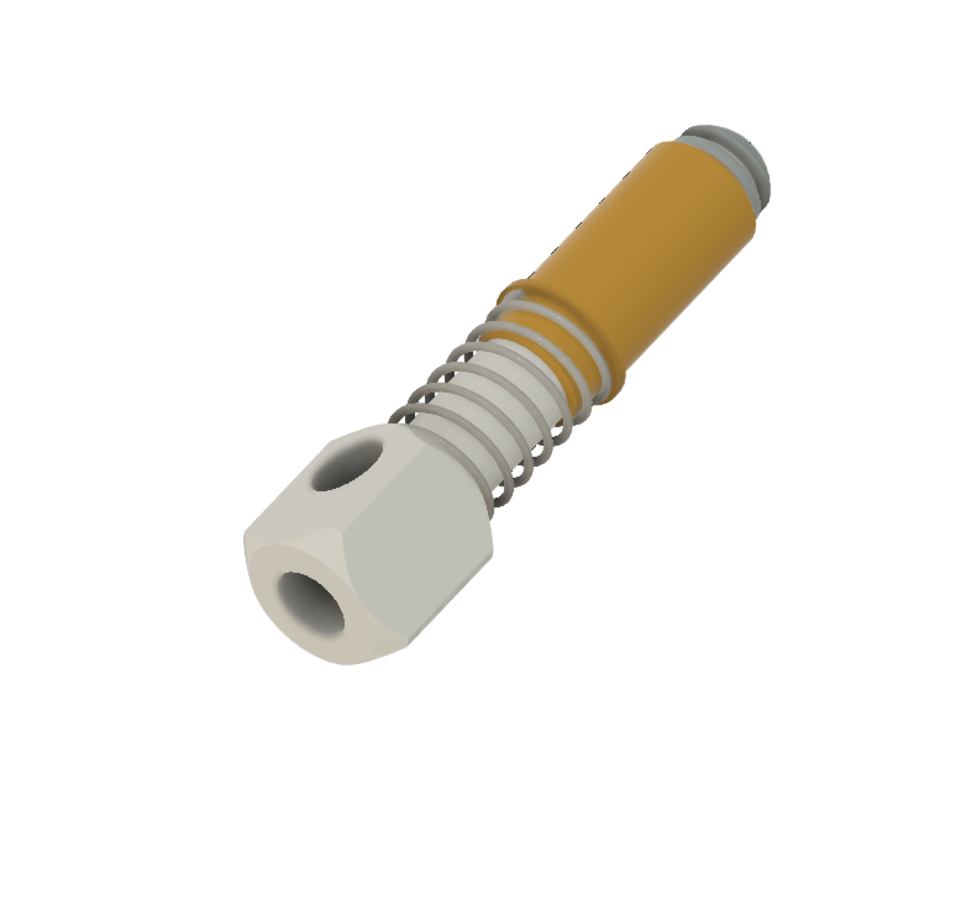

Ramię sprężynowe
Ramię sprężynowe
- Umożliwia zamocowanie ssawek podciśnieniowych lub innych elementów do ramy chwytaka, z kompensacją siły nacisku
- Delikatne opuszczanie (ważne przy wrażliwych elementach)
- Sprężynowe na potrzeby zgodności części

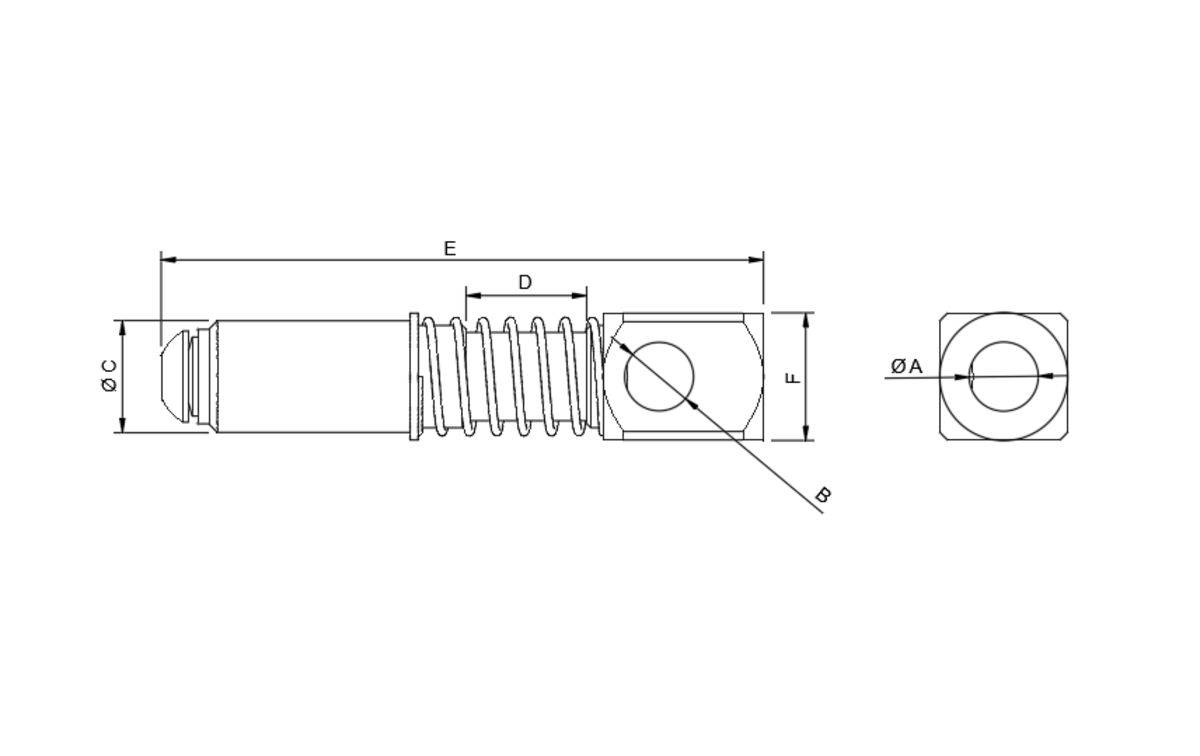

Wymiary
| C-Type | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| GAF10-C-10 | M5 | M5 | 10 | 10 | 62 | 13 |
| GAF14-C-15 | G 1/8 | G 1/8 | 14 | 15 | 72 | 16 |
| GAF14-C-40 | G 1/8 | G 1/8 | 14 | 40 | 100 | 16 |
| GAF20-C-20 | G 1/4 | G 1/8 | 20 | 20 | 109 | 22 |
| GAF20-C-50 | G 1/4 | G 1/8 | 20 | 50 | 143 | 22 |
| GAF30-C-40 | G 3/8 | G 1/4 | 30 | 80 | 180 | 32 |
| GAF30-C-80 | G 3/8 | G 1/4 | 30 | 80 | 180 | 32 |
| M-Type | A | B | C | D | E | F |
| GAF10-M-10 | M5 | M5 | M10x1 | 10 | 60 | 13 |
| GAF14-M-15 | G 1/8 | G 1/8 | M14x1.5 | 15 | 72 | 16 |
| GAF14-M-40 | G 1/8 | G 1/8 | M14x1.5 | 40 | 100 | 16 |
| GAF20-M-20 | G 1/4 | G 1/8 | M20x1.5 | 20 | 109 | 22 |
| GAF20-M-50 | G 1/4 | G 1/8 | M20x1.5 | 50 | 143 | 22 |
| GAF30-M-40 | G 3/8 | G 1/4 | M30x1.5 | 40 | 152 | 32 |
| GAF30-M-80 | G 3/8 | G 1/4 | M30x1.5 | 80 | 180 | 32 |
